Maison basse énergie Bâtie Vielle (05-Hautes Alpes), 2013.

Construction ossature bois basse énergie à la Bâtie Vieille (Hautes Alpes, 05), 980 m.

Archi : atelier d'architecture Maryline Chevalier.

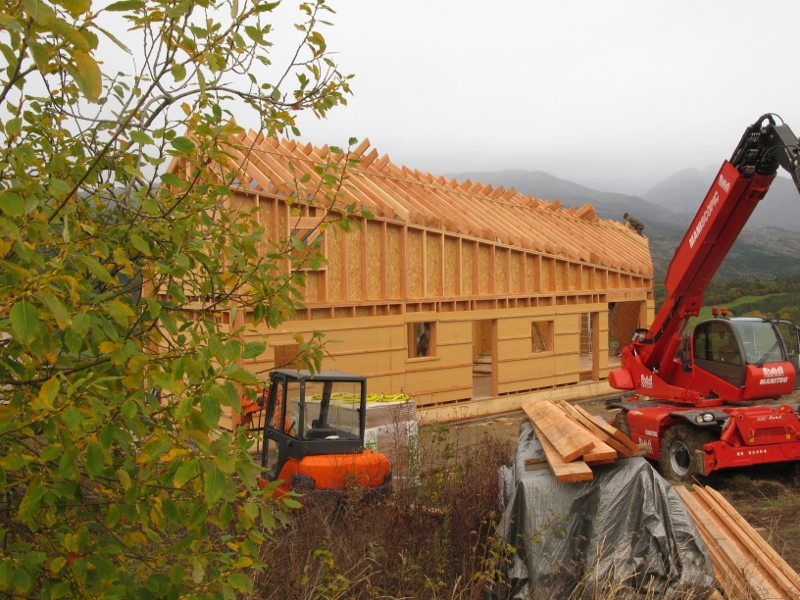

Structure murs : Douglas 45x220 mm, contreventement intérieur MFP 10 mm, pare-pluie fibre de bois 35 mm Duo Protect.

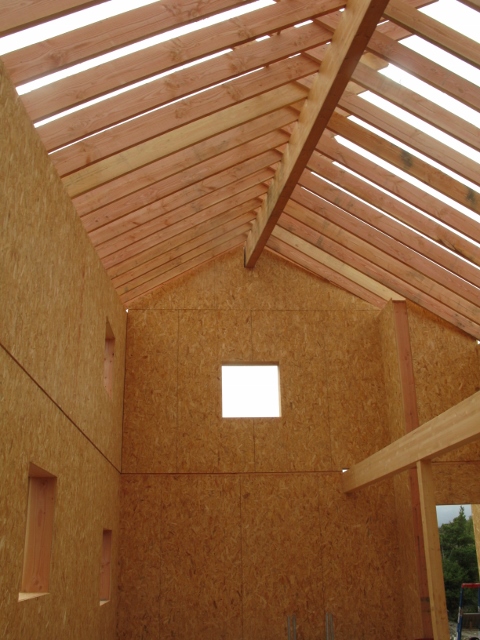

Toiture : chevrons porteurs 250 mm. Pare-pluie, contreventement plan de toiture : DFP 16 mm.

Chenaux encastrés, descentes d'eau masquées derrière le bardage.

Plancher : caissons 1250x6000x350 mm préfabriqués à l'atelier.

Isolation : ouate de cellulose Climacell.

Durée du chantier : préfabrication (3 semaines atelier), levage/chantier (10 semaines).

Lots Home éco : plancher bois, murs, toiture, couverture, zinguerie, menuiseries double-vitrage, mezzanine planches clouées, garde-corps, fumisterie, bardage, frein-vapeur, isolation.

Coût prestation Home éco : 1152 €/m² ht.

Surface SHON : 125 m².

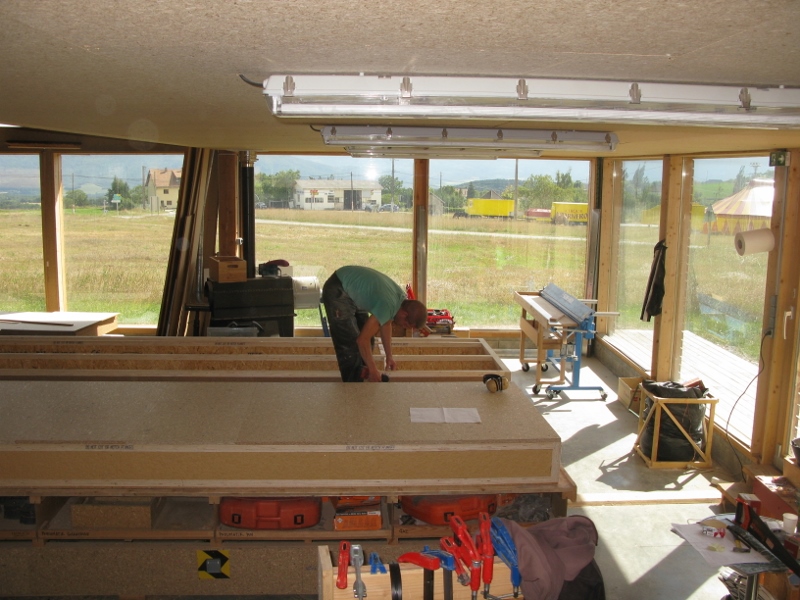

Préfabrication des caissons à l'atelier : membrures poutres en I, bois de bout Kerto, MFP 18 mm dessus, MFP 10 mm dessous.

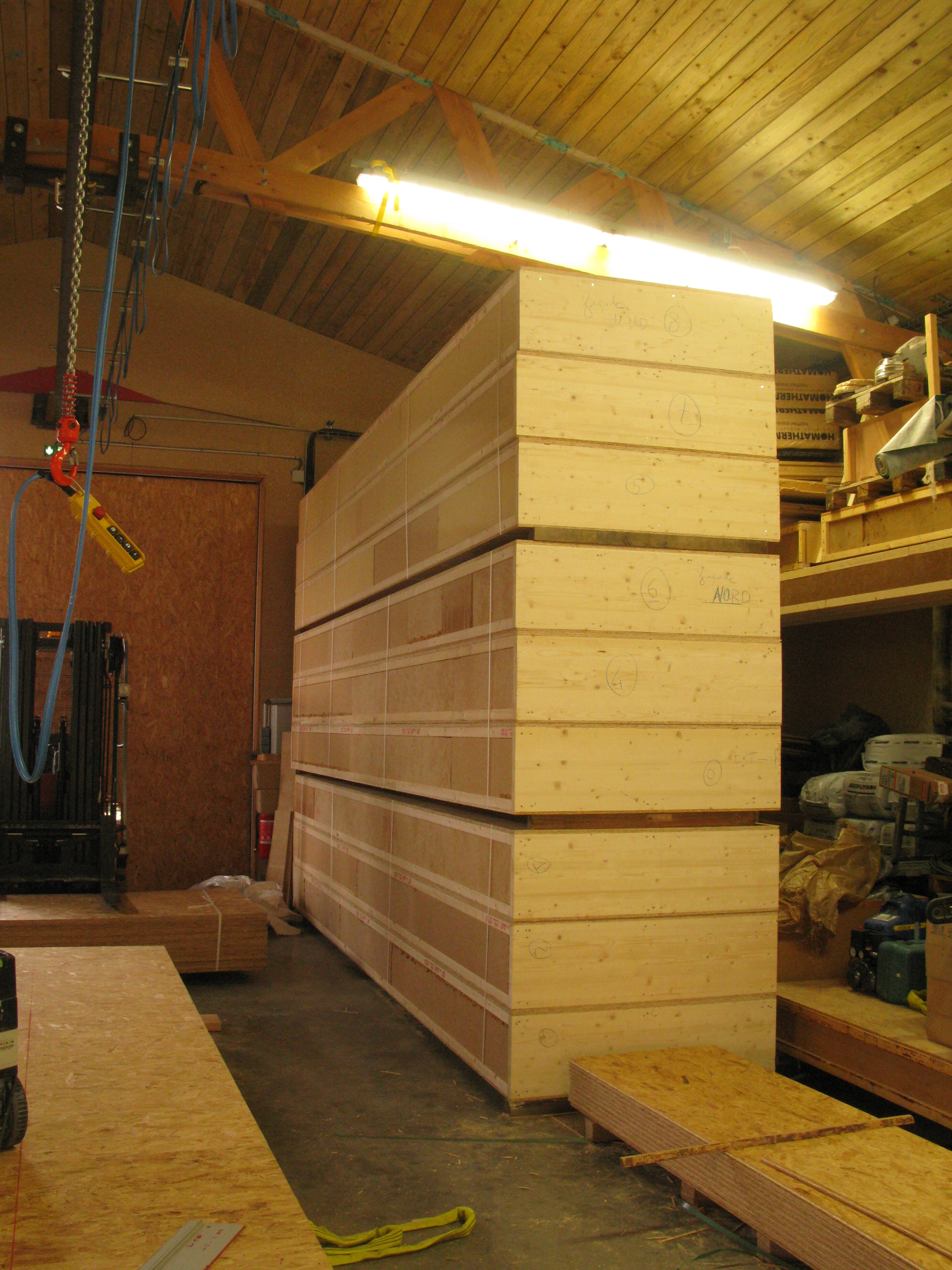

Caissons en attente de chargement.

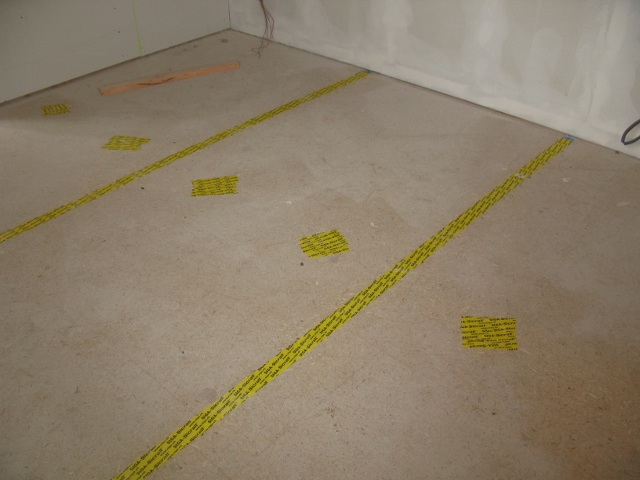

Scotchage des liaisons de caissons et des trous d'insufflation de ouate de cellulose afin d'assurer l'étanchéité à l'air.



Isolation extérieure en Isonat DuoProtect 35 mm.

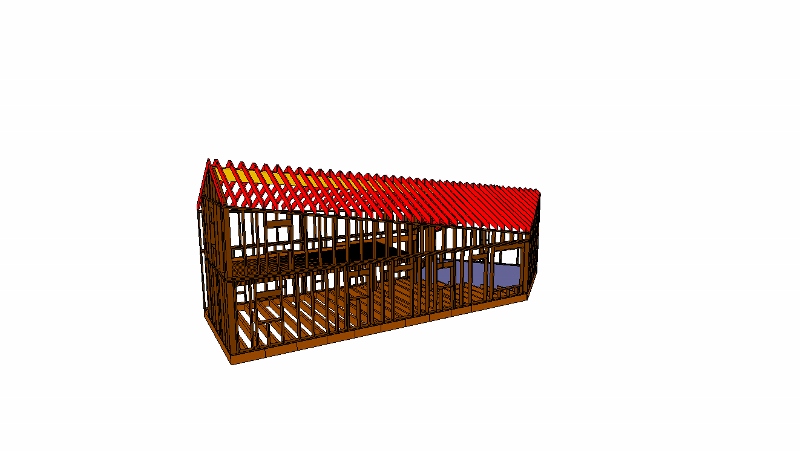

LLes plans d'exécution et de préfabrication sont réalisés avec le logiciel Dietrich's V12.

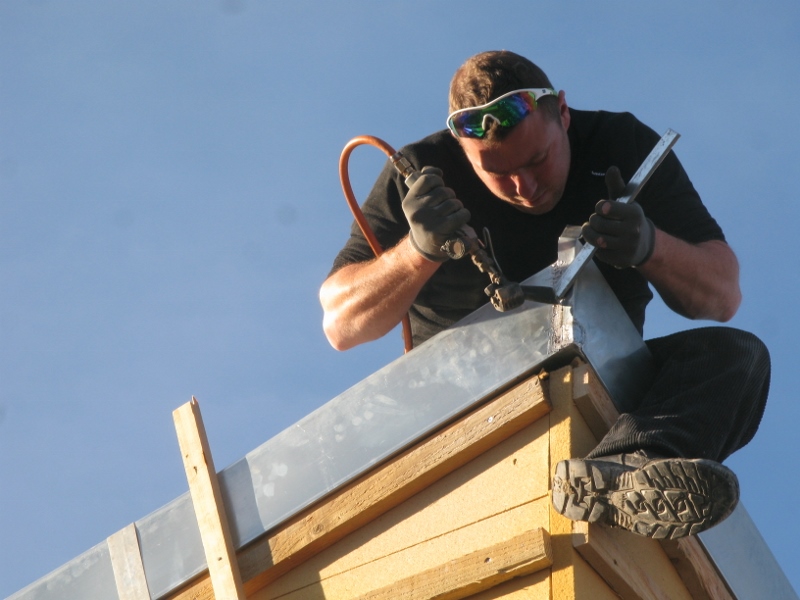

Détails de zinguerie pour la réalisation des chenaux encastrés.

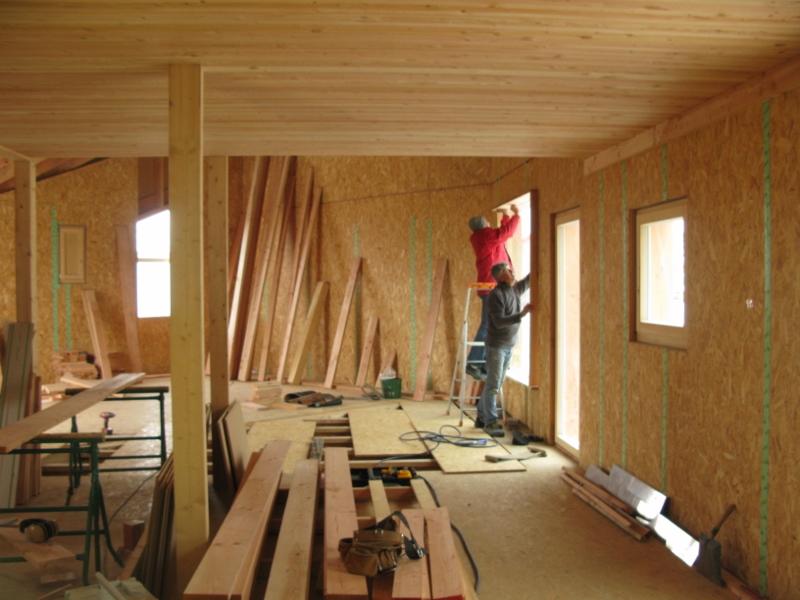

Plancher cloué 120 mm, en Douglas séché raboté. Deux poteaux de descentes de charges pour la faîtière de 20 m de long.

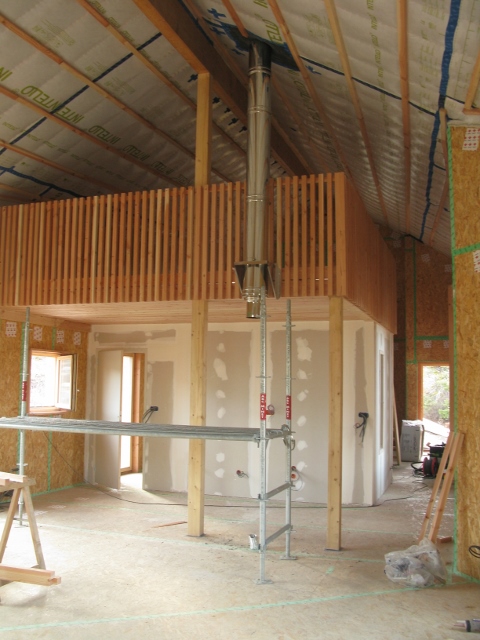

Plancher de mezzanine, garde corps "un vide un plein" avec des tasseaux en Douglas rabotés 45x49 mm.



La partie ajourée dans le bardage permet une ventilation estivale nocturne en ouvrant une fenêtre pleine dissimulée derrière.

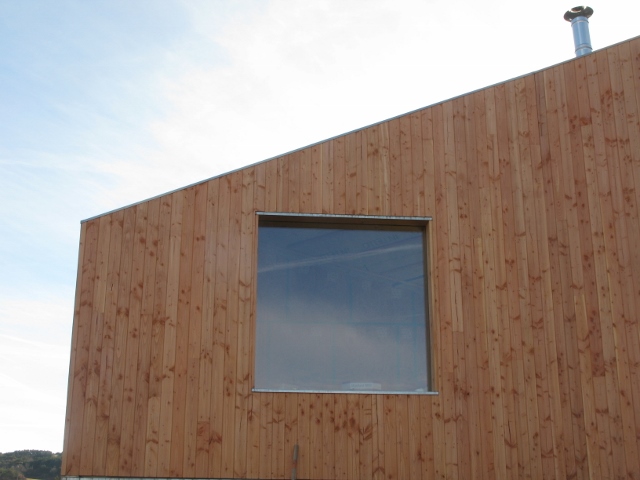

Fixe 200x200 cm entre parecloses Douglas 30 mm. Pose : Cap Verre (38).

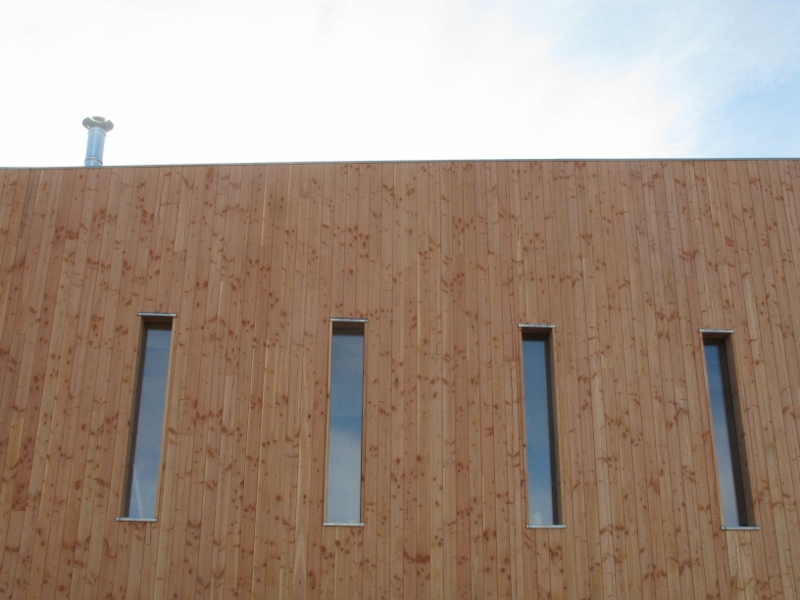

Fixes 40x215 cm.

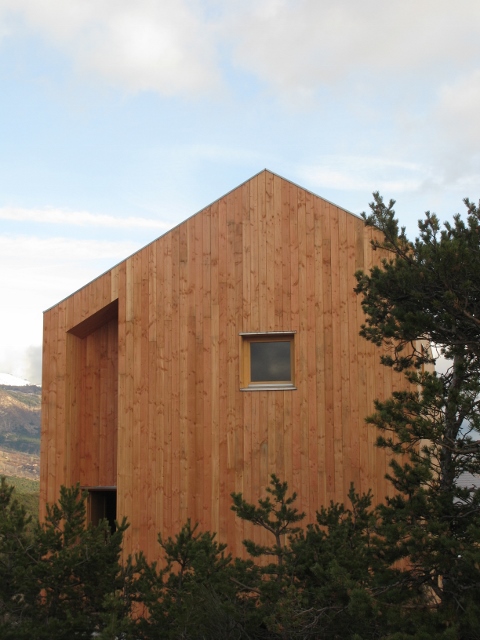

L'entrée est abritée dans un renfoncement toute hauteur.

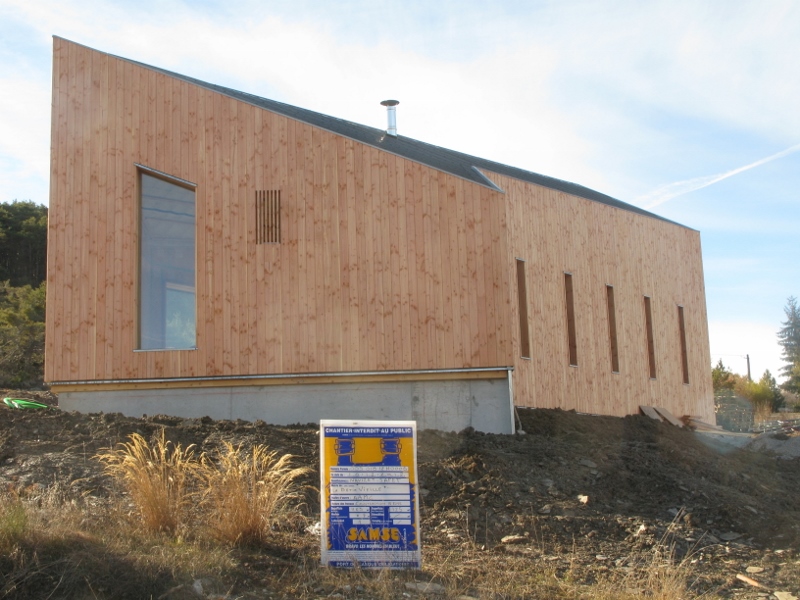

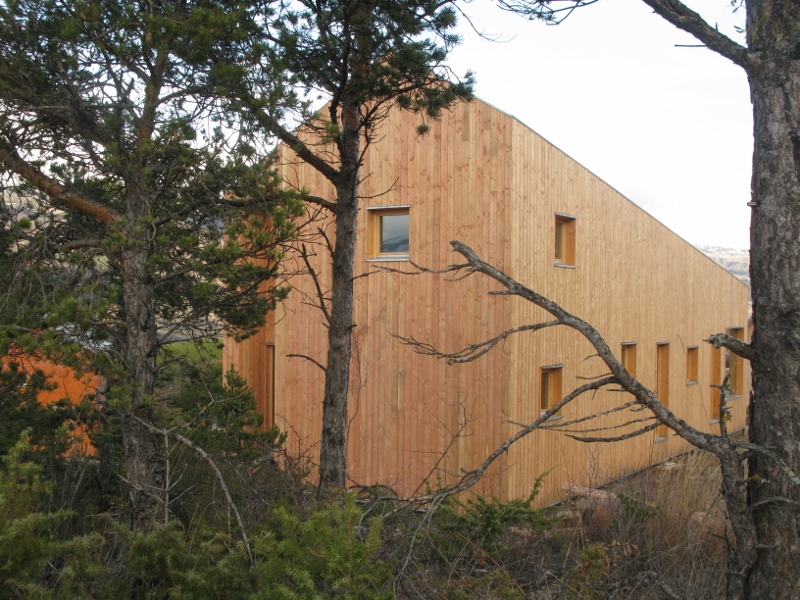

Bardage Douglas purgé d'aubier à 90 %. Capotage zinc en partie haute du bardage.
